渦街流量計擁有多種不同的型號和分類

客戶可選擇不同的安裝方式

渦街流量計量程比寬、結構簡單

法蘭卡裝渦街流量計

測量可靠，精度高

選擇科爾，廠家直銷
了解詳情信息

法蘭卡裝渦街流量計

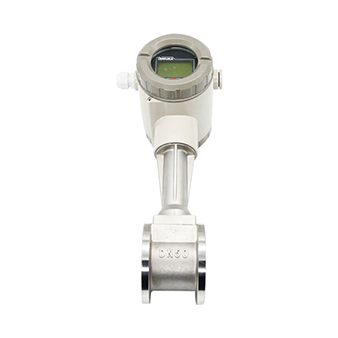

智能渦街流量計

測量可靠，精度高

選擇科爾，廠家直銷
了解詳情信息

智能渦街流量計
插入式渦街流量計

測量可靠，精度高

選擇科爾，廠家直銷
了解詳情信息

插入式渦街流量計
分體式渦街流量計

測量可靠，精度高

選擇科爾，廠家直銷
了解詳情信息

分體式渦街流量計

渦街流量計可測量多種介質

包括氣體、液體、蒸汽、過飽蒸汽等等

渦街流量計具備使用壽命長、工作穩定等特點

各類氣體介質

測量可靠，精度高

選擇科爾，廠家直銷
了解詳情信息

各類氣體介質
各類液體介質

測量可靠，精度高

選擇科爾，廠家直銷
了解詳情信息

各類液體介質
各類蒸汽介質

測量可靠，精度高

選擇科爾，廠家直銷
了解詳情信息

各類蒸汽介質

智能渦街流量計細節展示

Vibration-resistant vortex flowmeter details display

渦街流量計八大特點：

智能動、抗干擾

高精度測量準確
可靠性高

維護十分方便
性能穩定壽命長

長期運行十分可靠
測量范圍量程比寬

壓力損失小
節能功耗低

堅固耐用用途廣
可選裝帶電池

安全運行2年
同屏顯示多種參數

無需輪流切換
支持多種信號輸出

最高可到千米傳輸

產品名稱：渦街流量計
公稱通徑：DN15~DN2500mm
測量介質：氣體、液體、飽和/過熱蒸汽
連接方式：法蘭卡裝式、法蘭式、插入式
雷諾系數：1.5*104-4*106
流速范圍：氣體5-50m/s 液體0.5-7m/s
測量精度：1.0級 1.5級
輸出信號：高電平8—10V 低電0.7v-1.3V
遠傳信號：4-20ma、RS485、Hart協議
傳輸距離：最高可達1000M
環境溫度：儀表使用-25℃—+55℃
工作電源：DC24V或鋰電池3.6V
防護等級:IP65/IP67/IP68
濕度環境：5-90% RH50℃

渦街流量計工作原理：

工作原理：杜卡智能渦街流量計是根據卡門渦街原理，在吸收先進技術和總結多年研究生產經驗的基礎上進行精心設計的產品，實現產品智能化、標準化、系列化、通用化、生產模具化、確保該產品具有電路先進、功耗低、量程比寬、結構簡單、阻力損失小、堅固耐用、智能動、抗干擾、使用壽命長、工作穩定以及便于安裝調試等特點。

測量原理：介質以一定流速流過三角柱體時，在三角柱體兩端后產生一個交替的旋渦帶，稱之為“卡門渦街”，于是在發生體兩端產生壓力脈動，從而使檢測體產生交變應力，封裝在檢測探頭體內的壓電元件在交變應力的作用下，產生與旋渦同頻率的交變電荷信號，放大器將這種電荷信號進行放大、濾波、整形成方波送至積算儀進行處理和顯示。在一定雷諾數范圍內（2X104~7x106）旋渦的釋放頻率f與流速V及旋渦發生體的迎流面寬度d之間的關系可用下式表示: f=Sr.v/d，式中: Sr為斯特勞哈爾數，在曲線的Sr=0.16的平直部分只要測出旋渦頻率f就可測出流體流速。從而達到測量流體流量的目的。
