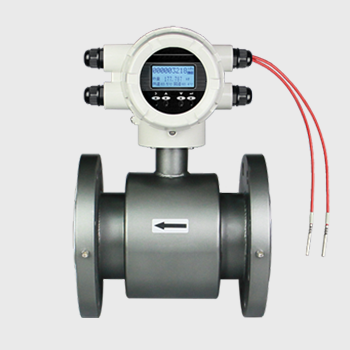

一體式電磁熱量表細節展示

Detailed display of split ultrasonic heat meter

01電磁熱量表壓損小，精度高

適應性強，兼容各種口徑大小管道

穩定可靠，抗干擾強

02測量范圍廣，系列齊全

測量線性好，重復性高

無機械慣性，反應靈敏

通用標準MODBUS-RTU、BACnet通信協議和GPRS等

可實現無線和有線通信組網方式

03安全無憂精度等級高，節能效果佳

無運動部件，壽命長，后期免維護。

可自由選擇是否使用密碼保護防止數據丟失

可實現報警信號輸出

產品型號可選擇防爆和不防爆等產品

04功能齊全，一臺全搞定

高清大屏：大屏幕中英文液晶數據顯示

實時顯示：可實時顯示供回水溫度、瞬時流量、累積流量值、瞬時冷（熱）量值、累計冷（熱）量積算值等數據

數據查詢：可歷史數據查詢功能

接口完善，可同時兼容電流（4-20mA）流量信號與脈沖流量信號輸入

產品名稱：一體式電磁熱量表
防護等級：IP65/IP67/IP68
管道口徑：DN15mm—DN5000mm
精度等級：1級或2級
供電方式:AC220或DV24V
熱量單位：kJ、MJ、GJ、kwh、Mwh可選
模擬輸出：4 ～ 20mA DC / 600 負載電阻
脈沖輸出：最度頻率5000Hz、脈寬0.1ms ～ 999.9ms
通訊協議：RS485協議、M-BUS、HART等可選
襯里材料：耐高溫橡膠、PTFE、PFA、F46
電極材料：含鉬不銹鋼、哈氏合金B(yǎng)、哈氏合金C、鈦、鉑/銥合金、鉭
結構形式：一體式熱量表和分體式熱量表
介質溫度：-30℃ ～ 200℃

工作原理：

工作原理：是將一對溫度傳感器分別安裝在通過載熱流體的上行管和下行管上，流量計安裝在流體入口或回流管上（流量計安裝的位置不同，非常終的測量結果也不同），流量計發出與流量成正比的脈沖信號，一對溫度傳感器給出表示溫度高低的模擬信號，而積算儀采集來自流量和溫度傳感器的信號，利用積算公式算出熱交換系統獲得的熱量。

組成部分：由流量測量單元、熱量計算單元和精確配對的溫度傳感器（PT1000）組成
